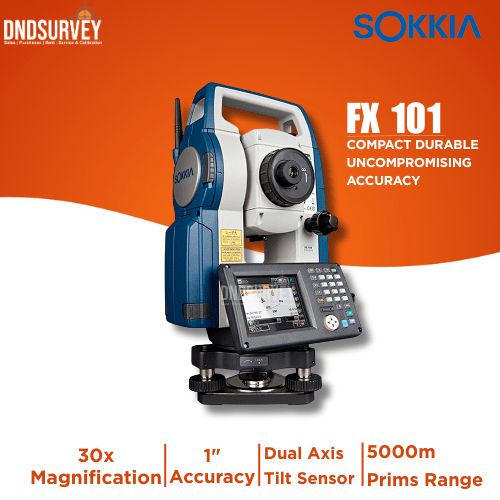

Total Station Sokkia FX-101

Description

Total Station Sokkia FX-101

Memiliki Windows CE 6.0, Sokkia FX Series Reflectorless Total Station melayani lingkungan operasi yang nyaman. Total station ini memiliki rentang reflektorless hingga 1.640 kaki dan mengambil pengukuran hingga 16.400 kaki dengan satu prisma. Juga, ia memiliki memori internal 500MB. Seri FX101 sangat bagus untuk survei detail, survei kontrol, pengukuran tinggi, pengintaian, kalkulasi area dan pengukuran jarak jauh dan sejenisnya.

Untuk bidikan yang cepat dan akurat, Sokkia FX1010 menyertakan pointer laser merah koaksial, kompensasi sumbu ganda, dan plummet optik.Total station ini memiliki fitur 10-tombol dengan layar sentuh LCD berwarna. Plus, mentransfer file jauh lebih mudah menggunakan RS232C dan port USB. Juga, dapat mentransfer file dari jarak jauh dengan teknologi Bluetooth jarak jauh.

Sokkia FX 101 Series termasuk baterai isi ulang Li-ion yang memiliki daya tahan baterai hingga 24 jam. Memiliki peringkat lingkungan IP65, itu adalah bukti debu dan tahan air. Total station Sokkia ini mencakup perangkat lunak Medan Magnet yang sangat bagus untuk pengumpulan data, pengintaian, jalan dan geometri koordinasi. Sebagai fitur tambahan, ini juga mencakup teknologi IACS (Independent Angle Calibration System) untuk pengukuran sudut yang sangat andal.

Fitur:

• • akurasi 1 detik
  • Reflectorless jangkauan hingga 1.640 kaki
  • Memori internal sebesar 500MB
  • Laser pointer merah koaksial
  • Optical plummet
  • Kompensasi sumbu ganda
  • Windows CE 6.0
  • 10-keypad dengan layar sentuh berwarna
  • RS232C dan port USB
  • Teknologi Bluetooth jarak jauh
  • Tahan debu dan kedap air (IP65)
  • Baterai Li-ion yang dapat diisi ulang
  • Masa pakai baterai hingga 24 jam
  • Perangkat lunak Medan Magnet
  • Teknologi IACS (Independent Angle Calibration System)

Totally Functional
Perangkat Lunak Aplikasi On-Board Bidang MAGNET ™
Teknologi Teknologi RED Reflectorless EDM
Komunikasi Data LongRange *
Sistem Pengukuran Sudut Canggih
Baterai Tahan Lama
Desain Anti Air, Kasar, dan Ramah Operator
* Ditawarkan sebagai opsi di beberapa area.

Performance in a Compact Size.
Komunikasi Data LongRange*
• Seri FX dari total station memiliki fitur teknologi nirkabel Bluetooth ® Class1 untuk komunikasi data yang andal.
• Semua data FX tersedia secara instan di pengontrol yang dilengkapi Bluetooth.
* Ditawarkan sebagai opsi di beberapa area.

Sistem Pengukuran Sudut Canggih

• FX menghadirkan encoder absolut asli SOKKIA yang memberikan keandalan jangka panjang dalam kondisi lokasi kerja apa pun. Kompensator sumbu ganda memastikan pengukuran yang stabil bahkan saat pemasangan di medan yang tidak rata.
• Gerakan tradisional Sokkia
klem dan sekrup singgung digunakan untuk memastikan pengukuran sudut yang stabil.
• FX-101 dan FX-102 menghadirkan terobosan teknologi IACS (Independent Angle Calibration System) teknologi untuk pengukuran sudut yang sangat andal.

Batterai Tahan Lama

• Menggunakan baterai berkapasitas tinggi yang sama dengan MDTS dan GNSS.
• Satu baterai menyediakan daya 20 jam.

Tahan Air,Kasar dan Ramah Operator
• IP65 tahan debu / peringkat tahan air.
• Sasis logam dan gagang tugas berat.
• Kisaran suhu penggunaan standar -20 hingga + 60 ° C. Model suhu rendah opsional dapat digunakan serendah -30 ° C.
• Kunci bintang baru langsung memunculkan fungsi.
• Kunci pemicu memungkinkan Anda melakukan serangkaian pengukuran tanpa mengalihkan pandangan dari teleskop.
• Panel kontrol terdiri dari pad 10 tombol dengan tampilan layar sentuh LCD berwarna. * 1
• USB tipe A / mini B serta port serial.
• Lampu pemandu teleskop Hijau / Merah meningkatkan efisiensi kerja pasak dalam jarak hingga 150 m.
• Laser terjun internal dengan lima tingkat kecerahan dilengkapi untuk pengaturan instrumen cepat dalam semua kondisi pencahayaan. * 2
* 1 Wajah 2 hanya tampilan layar sentuh. Konfigurasi panel kontrol dapat bervariasi tergantung pada wilayah atau model.
* 2 Ditawarkan sebagai opsi di beberapa daerah.

Windows® CE is Ready in a Lightweight, Compact Body

• Windows® CE 6.0 menyediakan lingkungan operasi yang nyaman.
• Perangkat lunak aplikasi onboard, benar-benar baru, “MAGNET ™ Field” diinstal sebagai fitur standar.

MAGNET™
Solusi Berbasis Cloud untuk Pemosisian TepatMAGNET ™ adalah keluarga perangkat lunak yang menggunakan “cloud” untuk koneksi data tanpa batas antara lapangan dan kantor, dalam waktu nyata, ketika dan di mana Anda membutuhkan, untuk pertukaran data, komunikasi, pelacakan aset, dan lainnya.
MAGNET™ Field
Perangkat lunak on-board yang tangguh yang mencakup fungsi penuh untuk tugas survei dan rekayasa. MAGNET ™ Field menangani pengumpulan data, pengintaian, jalan, dan koordinat geometri.

RED-tech Technology Reflectorless EDM
• Pengukuran jarak cepat 0,9s.
• SOKKIA presisi pinpoint tradisional dalam pengukuran jarak tanpa reflektor.
• Operasi tanpa reflektor dari 30cm ke 500m.
• Sinar EDM koaksial dan laser-pointer memberikan pembidikan yang cepat dan akurat.
• Memastikan akurasi bahkan dengan lembar reflektif.

Sinar EDM yang sangat sempit dapat dengan tepat mengukur dinding, sudut, lubang di permukaan jalan, bahkan pagar rantai-ranting dan cabang-cabang pohon.

Spesifikasi

Model		FX-101
Telescope
Magnification / Resolving power		30x / 2.5″
Others		Length: 171mm (6.7in.), Objective aperture: 45mm (1.8in.) (48mm (1.9in.) for EDM),
		Image: Erect, Field of view: 1°30′ (26m/1,000m), Minimum focus: 1.3m (4.3ft.), Reticle illumination: 5 brightness levels
Angle measurement
Display resolution		0.5″ / 1″
		(0.0001 / 0.0002gon, 0.002 / 0.005mil)
Accuracy (ISO 17123-3:2001)		1″
IACS (Independent Angle Calibration System)		Provided
Dual-axis compensator / Collimation compensation		Dual-axis liquid tilt sensor, working range: ±6′ (±111mgon) / Collimation compensation available
Distance measurement
Laser output *1		Reflectorless mode: Class 3R / Prism / sheet mode: Class 1
Measuring range	Reflectorless*3	0.3 to 500m (1.0 to 1,640ft.)
(under average conditions*2)	Reflective sheet*4/*5	RS90N-K: 1.3 to 500m (4.3 to 1,640ft.) , RS50N-K: 1.3 to 300m (4.3 to 980ft.), RS10N-K: 1.3 to 100m (4.3 to 320ft.)
	Mini prisms	CP01: 1.3 to 2,500m (8,200ft.), OR1PA: 1.3 to 500m (1,640ft.)
	One AP prism	1.3 to 4,000m (4.3 to 13,120ft.) / Under good conditions*6: 5,000m (16,400ft.)
	Three AP prisms	to 5,000m (16,400ft.) / Under good conditions*6: to 6,000m (19,680ft.)
Display resolution		Fine/Rapid: 0.001m / 0.01ft. / 1/8in. Tracking: 0.01m / 0.1ft. / 1/2in.
Accuracy*2	Reflectorless*3	(3 + 2ppm x D) mm*7
(ISO 17123-4:2001)	Reflective sheet*4	(3 + 2ppm x D) mm
(D=measuring distance in mm)	AP/CP prism	(2 + 2ppm x D) mm
Measuring time*8		Fine: 0.9s (initial 1.7s), Rapid: 0.7s (initial 1.4s), Tracking: 0.3s (initial 1.4s)
OS, Interface and Data management
Operating system / Application		Microsoft Windows® CE 6.0 / MAGNET Field
Display / Keyboard		3.5inch, Semi-transmissive TFT QVGA color LCD with LED backlight, Touch screen,
		Automatic brightness control / 26 keys with backlight
Control panel location*9		On both faces (Face 2 is only touch screen display )
Trigger key		On right instrument support
Data storage	Internal memory	500MB internal memory (includes memory for program files)
	Plug-in memory device	USB flash memory (max. 8GB)
Interface		Serial RS-232C, USB2.0 (Type A / mini B)
Bluetooth modem (option)*10		Bluetooth Class 1, Ver.2.1+EDR, Operating range: up to 300m (980ft.)*11
General
Laser-pointer*12		Coaxial red laser using EDM beam
Guide light*12		Green LED (524nm) and Red LED (626nm), Operating range: 1.3 to 150m (4.3 to 490ft.)*2
Levels	Graphic	6’ (Inner Circle)
	Circular level	10′ / 2mm
Optical plummet		Magnification: 3x, Minimum focus: 0.3m (11.8in.) from tribrach bottom
Laser plummet (option)		Red laser diode (635nm±10nm), Beam accuracy: <=1.0mm@1.3m, Class 2 laser product
Dust and water protection		IP65 (IEC 60529:2001)
Operating temperature*13		-20 to +60ºC (-4 to +140ºF)
Size with handle*9		Control panel on both faces: W191 x D190 x H348mm (W7.5 x D7.5 x H13.7in.)
		Control panel on one face: W191 x D174 x H348mm (W7.5 x D6.9 x H13.7in.)
Weight with battery & tribrach		Approx. 5.7kg (12.6 lb.)
Power supply
Battery BDC70 detachable battery		Li-ion rechargeable battery
Operating time (20ºC)	BDC70	Approx. 20hours (single distance measurement every 30 seconds)
	External battery*14 (option)	BDC60: approx. 24hours, BDC61: approx. 49hours (single distance measurement every 30 seconds)

*1 IEC60825-1:Ed.2.0:2007 / FDA CDRH 21 CFR Part 1040.10 and 11 *2 Average conditions: Slight haze, visibility about 20km (12 miles), sunny periods, weak scintillation. *3 Fine mode. With Kodak Gray Card White Side (90% reflective). When brightness on measured surface is 30,000 lx. or less. Reflectorless range/accuracy may vary according to measuring objects, observation situations and environmental conditions. *4 When the measuring beam’s incidence angle is within 30º in relation to the reflective sheet target. *5 Measuring range in temperatures of -30 to -20°C (-22 to -4°F) with Low Temperature models and 50 to 60°C (122 to 140°F): RS90N-K: 1.3 to 300m (4.3 to 980ft.), RS50N-K: 1.3 to 180m (4.3 to 590ft.), RS10N-K: 1.3 to 60m (4.3 to 190ft.) *6 Good conditions: No haze, visibility about 40km (25 miles), overcast, no scintillation. *7 Measuring range:0.3 to 200m *8 Typical, under good conditions. Reflectorless measurement time may vary according to measuring objects, observation situations and environmental conditions. *9 Control panel location may vary depending on region or model. *10 Usage approval of Bluetooth wireless technology varies according to country. Please consult your local office or representative in advance. *11 No obstacles, few vehicles or sources of radio emissions/interference in the near vicinity of the instrument, no rain. *12 The laser-pointer and the guide light do not work simultaneously. *13 Low Temperature models:-30 to 50 °C (-22 to 122°F) are available on built-to-order basis. *14 For FX-101, FX-102 and Low Temperature models.
